Loadcell Đơn SPN Thông Tin Chi Tiết và Hướng Dẫn Sử Dụng

Mô tả tính năng sản phẩm

• Cấp chính xác: C3
• Tải trọng lệch tâm được bù
• Cấu trúc  hợp kim nhôm
• Cấp bảo vệ: IP67
• Tải trọng tối đa từ 300 đến 750 kg
• Sử dụng cho các bàn cân có kích thước lên đến 800 X 800 mm
• Cáp kết nối được bọc vỏ
• Chứng nhận OIML có sẵn theo yêu cầu
• Chứng nhận kiểm tra có sẵn theo yêu cầu

Mô tả tính năng kỹ thuật

• Mức xác thực nhỏ nhất của loadcell: Vmin = EMax / 15.000
• Số lượng vạch chia lớn nhất của loadcell: nLC = 3000
• Độ nhạy: 2mV/V ± 10%
• Ảnh hưởng nhiệt độ tại điểm 0: 0,01% FS/10K
• Ảnh hưởng nhiệt độ khi đầy tải: 0,001% FS/10K
• Dải nhiệt độ bù: -10°C/+40°C
• Dải nhiệt độ hoạt động: -10°C/+50°C
• Sai số tại tải danh nghĩa trong 30 phút: 0,01% F.S.
• Điện áp kích thích tối đa: 15 Vdc
• Điện trở đầu vào: 300..500 Ohm
• Điện trở đầu ra: 300..500 Ohm
• Điện trở cách nhiệt >2000 MOhm
• Tải giới hạn khi làm việc: 150% F.S.
• Tải phá hủy: 300% F.S.
• Chênh lệch tại tải danh nghĩa: <0,5mm
• Cáp bọc vỏ 6 sợi, dài 3m, đường kính 5mm

Tùy chọn chống cháy nổ

• Chứng nhận CCATEX làm cho các loadcell phù hợp để sử dụng trong khu vực nguy hiểm với phương thức bảo vệ theo:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Chứng nhận bao gồm hướng dẫn và tờ khai phù hợp  ATEX CE (có sẵn bằng tiếng Anh, Đức, Pháp và Ý).
• Quan trọng: Chứng nhận đề cập đến các Loadcell đơn. Đối với các hệ thống nhiều Loadcell cần thiết phải đạt chứng nhận cho mỗi Loadcell.

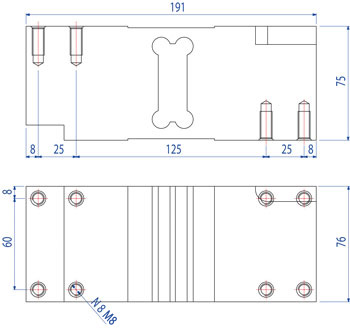

Kích thước thiết bị

Dây Loadcell Màu Chức năng YELLOW SHIELD WHITE OUTPUT + GREEN SENSE + BLUE INPUT + RED OUTPUT – GREY SENSE – BLACK INPUT –

Mã sản phẩm
